耐水洗硅油是一种有机硅聚合物，主要成分是聚二甲基硅氧烷（PDMS）及其改性衍生物。它通过特殊的化学结构设计，使其具备良好的耐水洗性能。这种硅油分子中的硅-氧（Si - O）键具有较高的键能，赋予了产品稳定性，使其在水洗过程中能够保持自身的化学结构和物理性能。

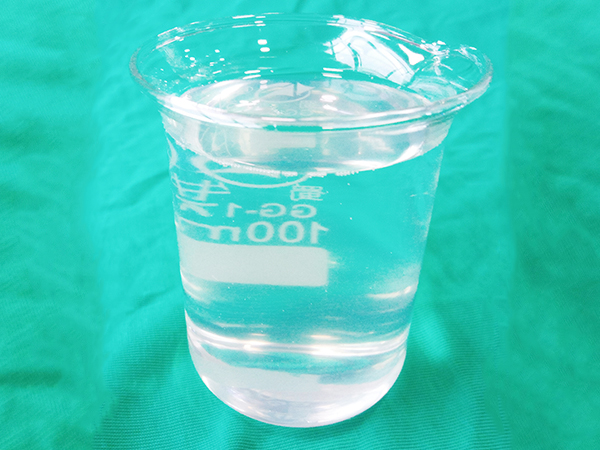

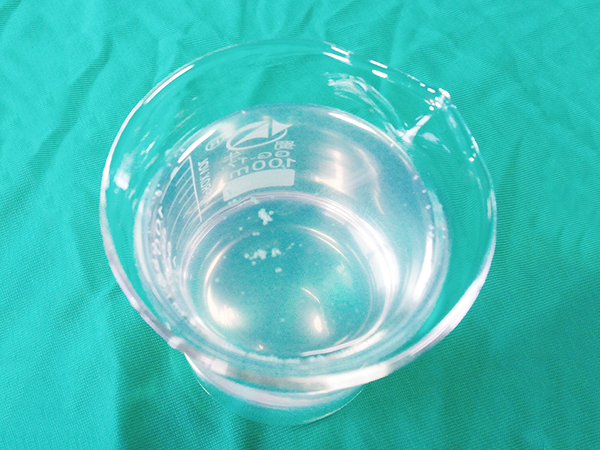

【性       状】

【产品特点】

1．优异的耐水洗性，经过特殊的化学改性，在织物等材料表面形成一层牢固的保护膜。当材料经过多次水洗后，这层保护膜能够有效地防止硅油被水冲刷掉。

2．柔软与滑爽性能，能赋予处理对象柔软、滑顺的触感，可以提高织物的品质和穿着舒适度。

3．良好的稳定性，在不同的温度、湿度环境下都能保持较好的性能。在加工过程中，例如在织物印染、整理的高温（120°C~180℃）烘干或焙烘环节，耐水洗硅油也不会发生分解或失效，从而确保了最终产品的质量。

4．可以与多种纺织助剂、印染染料等化学物质兼容。在纺织加工过程中，它可以与其他助剂如柔软剂、防水剂等一起使用，不会产生化学反应而影响产品的性能。

【用       途】

耐水洗硅油广泛应用于各类天然纤维（如棉、麻、丝）和化学纤维（如聚酯、锦纶、腈纶）织物的后整理。用于服装面料，可以提高服装的穿着舒适度；用于家纺产品，如床单、被套等，能提升其触感和品质，延长使用寿命。

【使用方法】

浸染法：将织物浸泡在含有1%~5%（质量分数）耐水洗硅油的水溶液中，浴比（织物重量与溶液体积之比）为1:10~1:20，在40°C~60℃下浸渍30~60分钟，然后脱水、烘干。烘干温度一般在100°C~120℃，时间根据织物的厚度和含水量而定，通常为10~30分钟。

轧染法：配制含有2%~8%（质量分数）耐水洗硅油的工作液，通过轧车将工作液均匀地轧到织物上，带液率（织物吸收的液体重量与织物干重之比）为60%~80%。然后进行烘干和焙烘，烘干温度为120°C~150℃，焙烘温度为160°C~180℃，时间分别为1~2分钟和2~3分钟。

具体工艺以贵公司现有工艺为准。

【注意事项】

1．应事先进行小样试验，以确定最佳用量；

2．若与其它整理剂同浴使用请事先做好相容性试验。

【存储包装】

1．存放于阴凉、干燥通风处，防日晒、雨淋，保质期6个月；

2．聚乙烯塑料桶，内衬塑料袋，每桶125KG。
